產品名稱：WQT-540-SD部分回轉型閥門電動裝置

產品標簽：閥門電動蝸輪箱,閥門電動執行器,閥門電動減速機,出口型電動蝸輪頭

更新時間：2021/9/25 20:58:14

上一個產品： WQT-900S~1500S閥門手動裝置

下一個產品：WQT-5D-40D部分回轉型閥門電動蝸輪箱

電子樣本：無

產品詳情

WQT-540-SD部分回轉型閥門電動裝置是一款90°(±5°可調)部分回轉手動駆動裝倒.適用于球閥.蝶閥、旋塞閥等類型閥門.箱體采用球墨鑄鐵,鑄鋼,樣式新穎.外型美觀.法蘭全部采用ISO 5211國際標準，與閥門配套更加方便，環境溫度：-20.C到+120.C(-4°F+248°F)。

WQT-540-SD部分回轉型閥門電動裝置產品為新設計二級蝸輪蝸桿傳動裝置.蝸桿兩端為軸承結構，出口蝸輪箱產品除具有普通二級傳動裝置優點外,效率更加提高，適用于90度回轉的球閥,調節閥,蝶閥的控制。閥門蝸輪頭主要是一種通過對閥門閥桿進行控制從而啟閉閥門的裝置。其實這種蝸輪箱設備能夠提供比較精確的連接桿調控，能夠讓閥門在一定的程度上進行運動起到在管道中調節介質的效果。而說到這種渦輪裝置其實也算是閥門驅動器，在一般的管道閥門中這種裝置都是采用蝸輪蝸桿傳動，蝸輪副自鎖，使用圓錐滾子承軸，渦輪傳動更加靈活，效率高。

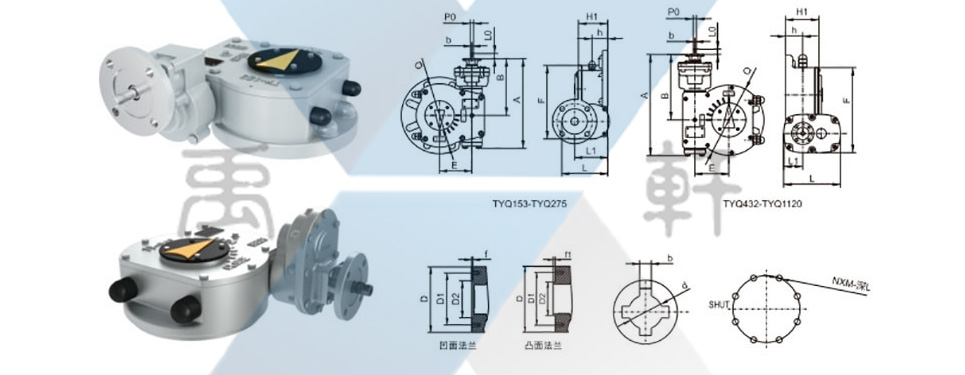

WQT部分回轉型閥門電動裝置連接尺寸圖

WQT部分回轉型閥門電動裝置技術參數與連接尺寸

型號Model		YFQ-153-SD		YFQ-200-SD			YFQ-275-SD		YFQ-432-SD		YFQ-540-SD		YFQ-664-SD			YFQ-1120-SD
技術 參數 Technial-parameters
速比Ratio		153:1		200:1			275:1		432:1		540:1		664:1			1120:1
輸出力矩Output-torque Nm		4500		7000			9000		13500		21000		30000			42000
蝶閥Butterfly valve DN		500		700-800			900-1100		1100-1200		1200-1300		1400-1600			1700-1800
球閥B all-valve DN		400		500			450		500		600		700-800			900-1000
連接尺寸 Connection-size
法蘭號FLANGE		F16	F20	F16	F20	F25	F25	F30	F25	F30	F25	F30	F30	F35	F40	F35	F40	F48
法蘭外圓(D)		210	250	210	250	300	300	350	300	350	300	350	350	415	475	415	475	560
連接孔中心 PCD	D0	130	200	130	200	254	254	298	254	298	254	298	298	356	406	356	406	483
	N-M-DP(深)	4×M20 30	8×M16 -24	4×M20 30	8×M16 -24	8×M16 -24	8×M16 -24	8×M20 -30	8×M16 -24	8×M20 -30	8×M16 -24	8×M20 -30	8×M20 -30	8XM30-45	8XM36-54	8XM30-45	8XM36-54	12-M36-54
凹凸可選 (D2)		130	160	130	160	200	200	230	200	230	200	230	230	260	300	260	300	370
凹凸高度	f	5	5	5	5	5	5	5	5	5	5	5	5	5	8	5	8	8
最大軸孔 Max stem Dia ø		65		75			95		105		115		140			175
安裝高度Install-height		100		125			146		155		158		190			205
外型尺寸 APPearance=size
A		358		341			465		505		527		645			710
B		258		251			307		350		377		425			460
E		115		126			138		163		181		230			287
F		249		289			335		375		415		498			610
H1		105		117			137		150		153		195			210
h		57		61			69		85		85		113			107
L		143.5		190			209		255		285		315			367
L1		113		128.5			159		88		97		107			135
Q		235		248			300		350		380		475			590

WQT系列出口型閥門蝸輪箱裝置相關產品

產品關鍵詞：QDX3閥門渦輪頭,閥門蝸輪箱,閥門減速機,蝶閥蝸輪箱,球閥蝸輪箱,不銹鋼蝸輪箱,閥門執行器,閥門驅動裝置,BA傘齒輪
